Приборы для исследования нефтегазовых скважин

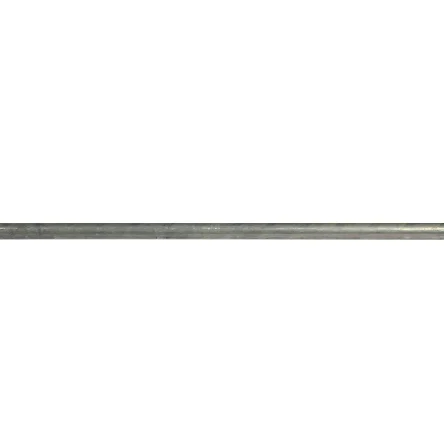

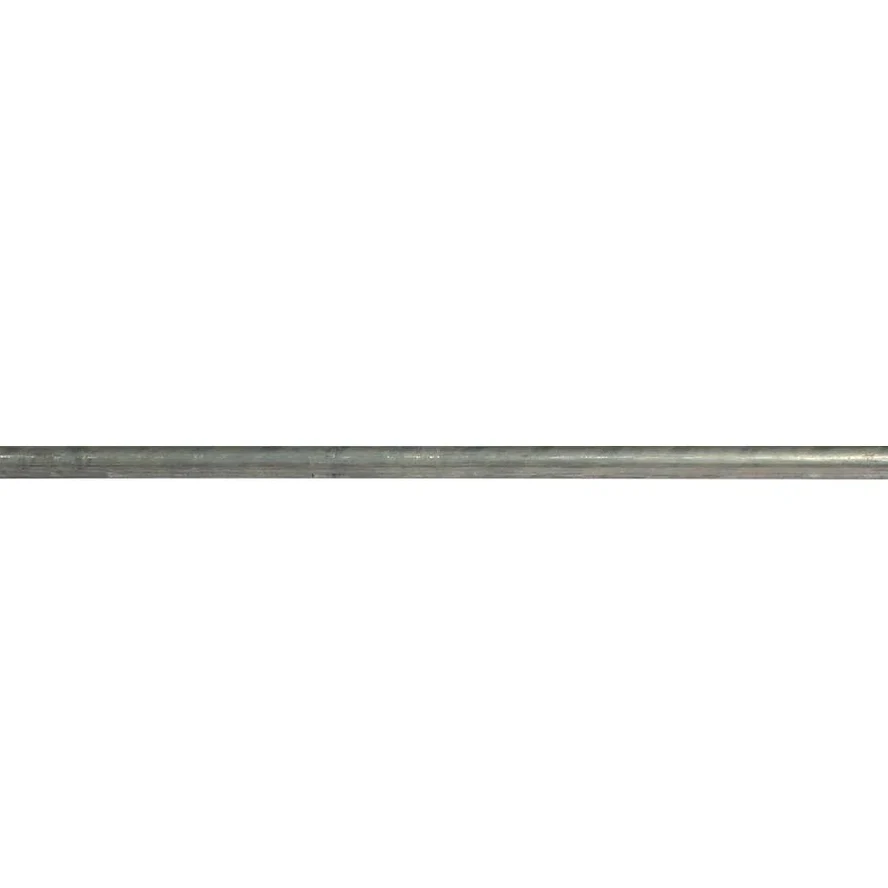

Скважинный прибор спектрометрического импульсного нейтронного гамма-каротажа (С/О-каротажа) ЦСП-С/О-90 ЦСП-С/О-90 предназначен для оперативной оценки текущей нефтегазонасыщенности пластов путем многоканальной регистрации энергетических спектров гамма излучения неупругого рассеяния (ГИНР) и радиационного захвата (ГИРЗ). Для уменьшения количества спускоподъемных операций и одновременной регистрации нескольких параметров, прибор ЦСП-С/О-90 может изготавливаться в связке с цифровым скважинным прибором спектрометрического гамма-каротажа ЦСП-ГК-С-90 (диаметр связки 100 мм). Скважинный прибор работает с каротажными регистраторами «Гектор», «Вулкан V3». Эксплуатируется с трехжильным каротажным кабелем. Технические особенности: • одновременно-последовательная регистрация двух энергетических спектров по 512 уровням квантования сигналов по амплитуде и временного спектра суммарного гамма-излучения по 50 каналам; • использование высокочастотного (10 кГц) импульсного генератора быстрых нейтронов ИНГ-061 повышенной мощности (более 108 н/с) и ресурсом работы более 200 часов; • наличие пакетов технологических программ для управления процессом проведения измерений и прикладных программ для первичной обработки данных углерод-кислородного (С/О) каротажа. Технические характеристики Диапазон определения коэффициента нефтегазонасыщенности (Кнг): 10-100% Предел допускаемой абсолютной погрешности измерения Кнг: 7% Возможные размеры детектора сцинтилляционного BGO: 50х100, 50х120, 50х150 мм Тип применяемого импульсного генератора нейтронов: ИНГ-061 Частота генерации нейтронов: 10 кГц «Мертвое» время измерительного тракта: не более 3 мкс Питание скважинного прибора: 200 В Ширина окна временного анализатора: 2 мкс Количество каналов в спектре: 512 Количество регистрируемых спектров: 2 Скорость каротажа: 50-70 м/час Максимальная рабочая температура: 120 °С; Максимальное гидростатическое давление: 60 МПа Диаметр: 100 мм Длина: 3200 мм Вес: 50 кг Цена: по запросу

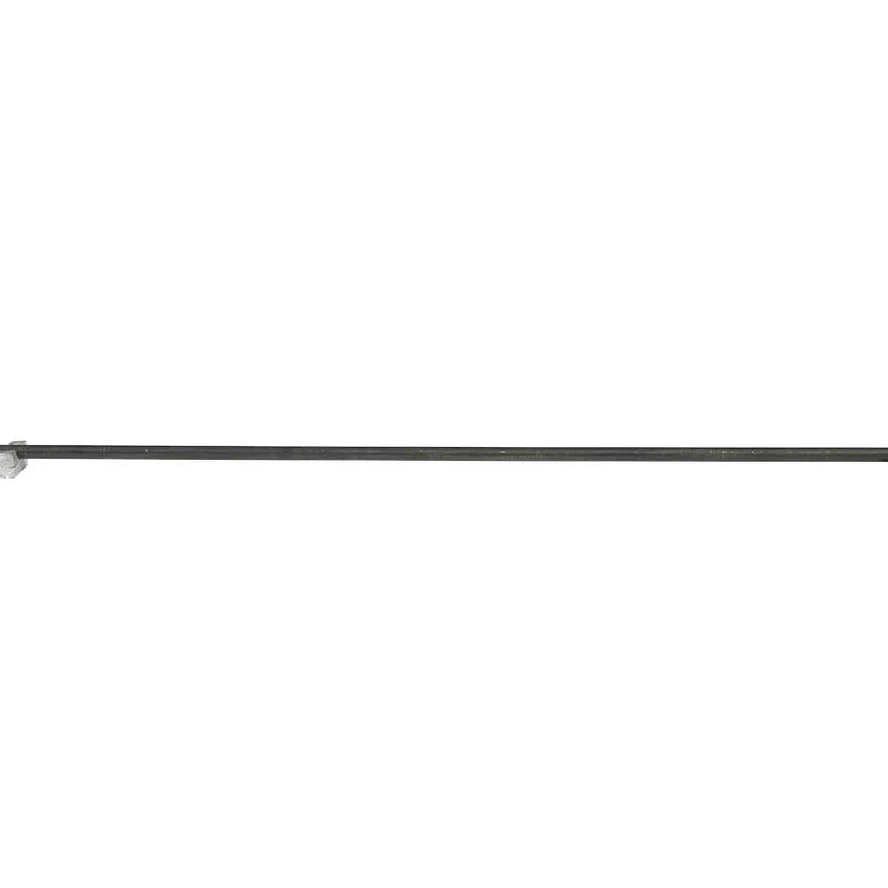

Цифровой скважинный прибор двухзондового импульсного нейтрон-нейтронного каротажа ЦСП-2ИННК-43 ЦСП-2ИННК-43 предназначен для определения нейтронных характеристик горных пород и оценки текущей нефтегазонасыщенности коллекторов через определение времени жизни тепловых нейтронов (эффективного сечения захвата), а также определения коэффициента водонасыщенной пористости. Скважинные приборы ЦСП-2ИННК-43 и ЦСП-2ИНГК-43М могут использоваться для решения задач контроля за разработкой нефтегазовых месторождений и оценки текущей нефтегазонасыщенности в эксплуатационных скважинах через НКТ, при условии высокой минерализации пластовых вод. Применение данного прибора в отличие от прибора импульсного нейтронного гамма-каротажа ЦСП-2ИНГК-43М эффективно в породах с высокой естественной радиоактивностью и отложениями радиоактивных солей в скважинах. Приборы ЦСП-2ИНГК-43М и ЦСП-2ИННК-43 могут стыковаться с модулем локатора муфт с каналом гамма-каротажа ЛМ-ГК-43. Скважинный прибор работает с каротажными регистраторами «Гектор», «Вулкан V3». Эксплуатируется с одножильным и трехжильным кабелем. Технические характеристики: Диапазон измерения времени жизни тепловых нейтронов: 50-1000 мкс Относительная погрешность определения времени жизни тепловых нейтронов: ± 2% Диапазон измерения водонасыщенной пористости: 1-40% Тип применяемого импульсного генератора нейтронов: ИНГ-10-20-120, ИНГ-10-20-150 Количество/ ширина временных каналов: 2×64 / 40 мкс Напряжение питания прибора: 150 В Длины зондов: 40, 60 / 30, 70 см Максимальная рабочая температура: 120/150 °С Максимальное гидростатическое давление: 100 МПа Диаметр: 43 мм; Длина: 3300 мм Вес: не более 25 кг Цена: по запросу

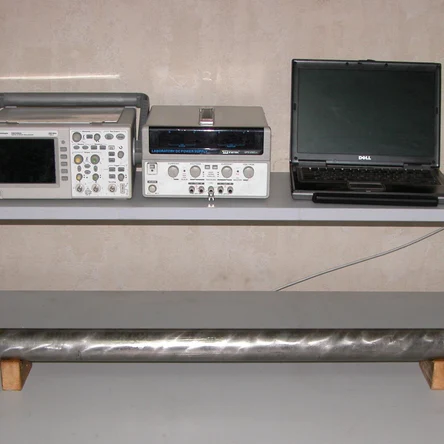

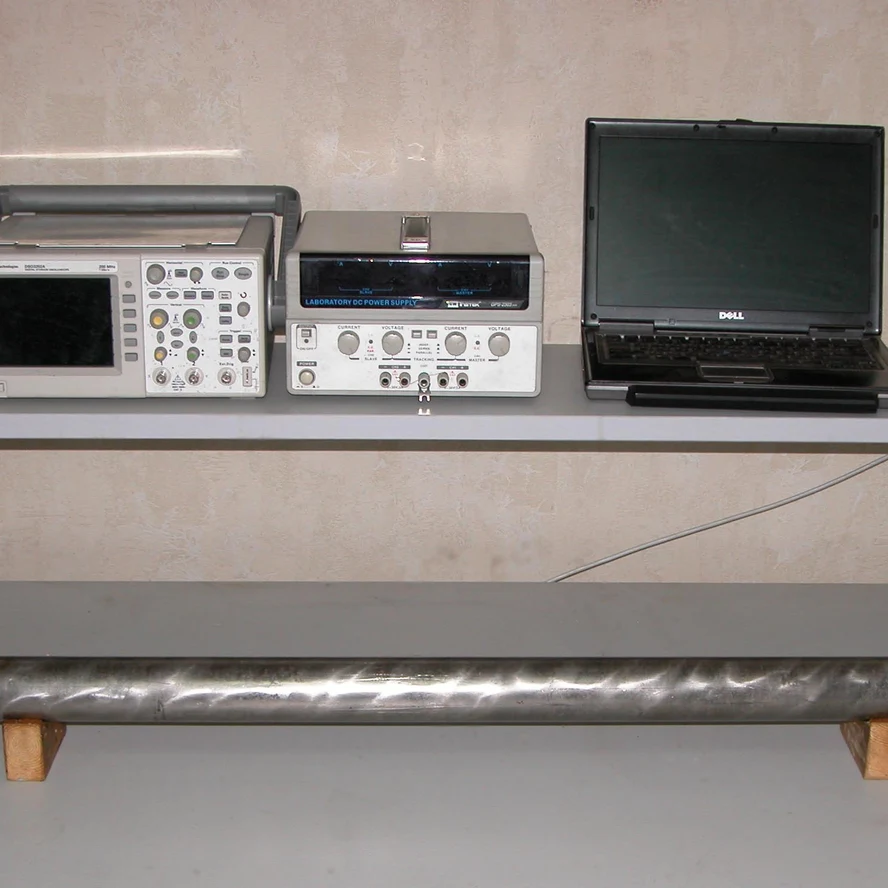

Цифровой скважинный прибор спектрометрического гамма-каротажа ЦСП-ГК-С-73/76/90 Предназначен для количественного определения содержаний естественных радиоактивных элементов - урана (U), тория (Th) и калия (K) - в горных породах в процессе исследования нефтегазовых скважин различного назначения. Тип ФЭУ, тип и размер кристалла, количество энергетических каналов - по согласованию с заказчиком. Базовый кристалл NaI(Tl) 50х150 мм. Скважинный прибор работает с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным или трехжильным каротажным кабелем. Технические характеристики Диапазон измерения содержаний радиоактивных элементов: урана: (1-100)•10^--4 % тория: (1-100)•10^--4 % калия: 0,1-20 % Диапазон измерения гамма-квантов: 0,06-3,0 МэВ Основная относительная погрешность измерения, не более: 10% Количество энергетических каналов: 256-1024 Напряжение питания: 75-150 В Максимальная рабочая температура: 120 °С Максимальное гидростатическое давление: 60 МПа Длина, не более: 1600 мм Диаметр: 73/76/90 мм Вес, не более: 20/25/30 кг
