Приборы для исследования рудных скважин

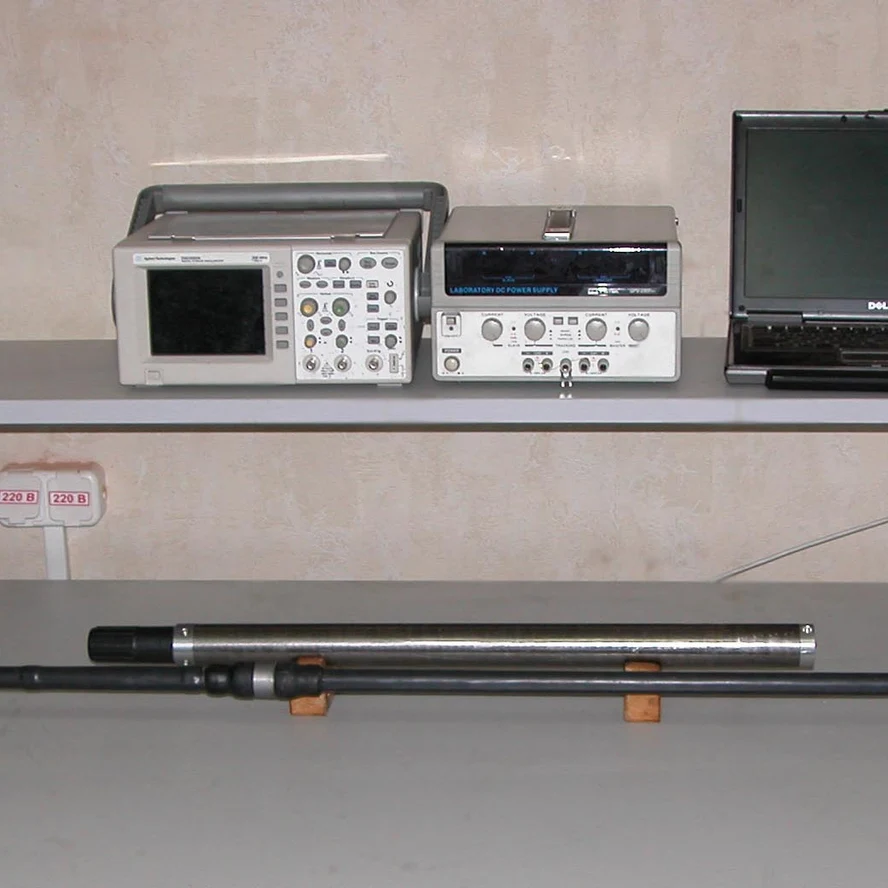

Скважинный прибор электрического каротажа КСП-43 Предназначен для измерения кажущегося электрического сопротивления (КС) с одновременным и принудительным переключением конфигурации зондов (градиент зонд – потенциал зонд), а также потенциала самопроизвольной поляризации (ПС) горных пород. Измерение производится методом возбуждения среды знакопеременным электрическим полем электродами AB и измерения падения напряжения на электродах MN. Измерение ПС производится при выключенном внешнем электрическом поле. Предназначен для работы с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным (ограничение на запись ПС) и трехжильным каротажным кабелем. Размеры зонда изготавливаются по заявке заказчика. Формула зонда: потенциал-зонд: N 1,0 M 0,1 A градиент-зонд: А 1,0 M 0,1 N Диапазон измерения КС: 0-5000 Ом•м Диапазон измерения ПС: ± 1000 мВ Основная относительная погрешность измерения, не более: 5% Напряжение питания: 40-50 В Максимальная рабочая температура: 80°С Максимальное гидростатическое давление: 20 МПа Диаметр: 43 мм Длина прибора с зондом, не более: 3000 мм Общий вес, не более: 10 кг Цена: по запросу

Скважинный прибор каротажа вызванной поляризации ВПРМ-43 Комплексный скважинный прибор каротажа вызванной поляризации и гамма-каротажа ВПР-ГК-43 Предназначен для измерения эффекта вызванной поляризации (ВП), кажущегося сопротивления (КС), потенциала самопроизвольной поляризации (ПС) горных пород и мощности экспозиционной дозы (МЭД) гамма-излучения (прибор ВПР-ГК-43) при исследовании геологоразведочных скважин. Предназначен для работы с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным (ограничение на запись ПС) и трехжильным каротажным кабелем. Технические характеристики: Формула зонда: N0,9М0,2А Коэффициент зонда: 3,1 Диапазон измерения ВП: 0,1-60% Диапазон измерения КС: 1-5000 Ом м Диапазон измерения ПС: ±5000 мВ Диапазон измерения МЭД: 5-500 мкР/ч Основная относительная погрешность измерения ВП, КС, ПС: 5% Основная относительная погрешность измерения МЭД: 10% Напряжение питания (стабилизация по напряжению): 70±10 В Диапазон рабочих температур: -10…+80 ºС Максимальное гидростатическое давление: 20 МПа Габаритные размеры, не более: диаметр 43 мм длина прибора без зонда 1400 мм длина с зондом 3440 мм Вес прибора без зонда: 6 кг Вес прибора с зондом: 10 кг Цена: по запросу

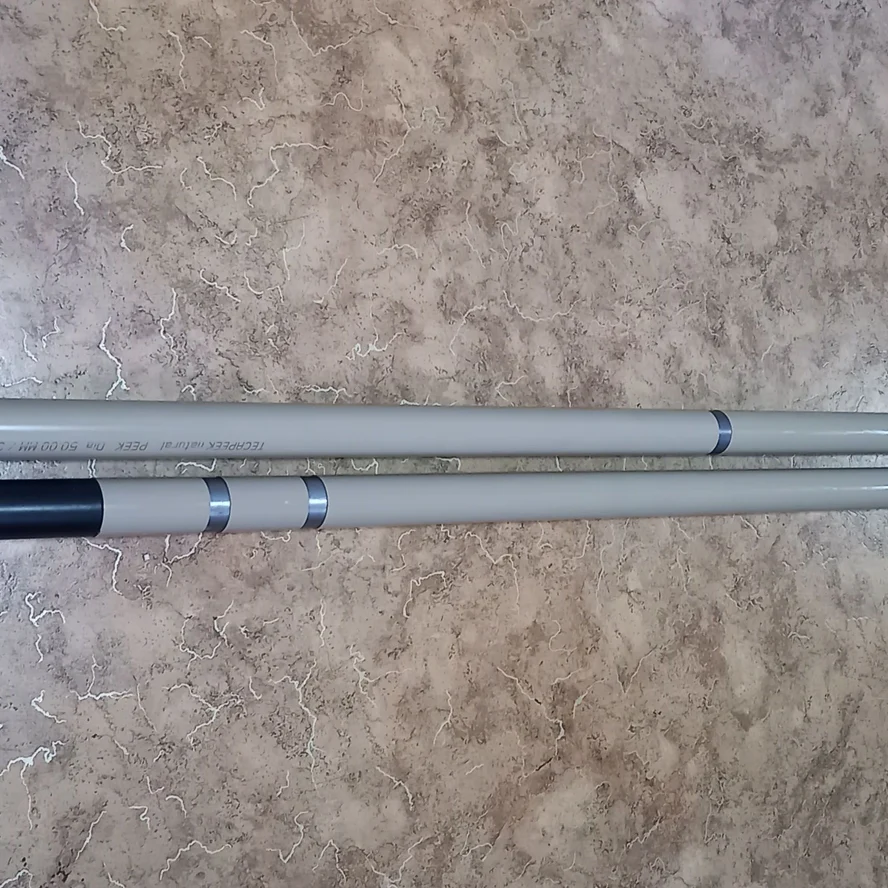

Комплексный скважинный прибор электрического и гамма-каротажа КСП-ГК-43 Предназначен для измерения кажущегося электрического сопротивления (КС) с одновременным и принудительным переключением конфигурации зондов (градиент зонд – потенциал зонд), потенциала самопроизвольной поляризации (ПС) и мощности экспозиционной дозы (МЭД) гамма-излучения горных пород в условиях естественного залегания. Предназначен для работы с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным (ограничение на запись ПС) и трехжильным каротажным кабелем. Размеры зонда изготавливаются по заявке заказчика. Прибор для исследований на месторождениях урана изготавливается по заявке заказчика (технические характеристики в скобках). Технические характеристики Формула зонда: градиент-зонд: А 1,0 M 0,1 N потенциал-зонд: N 1,0 M 0,1 A Диапазон измерения КС: 1-5000 Ом м Диапазон измерения ПС: ± 1000 мВ Диапазон измерения МЭД: 5-500 (5-10000) мкР/ч Тип и размер детектора измерения МЭД: NaI(Tl) 18х160 (30х70) мм Основная относительная погрешность измерений КС, ПС: 5% Основная относительная погрешность измерений МЭД: 10% Напряжение питания: 50-60 В Максимальная рабочая температура: 80 °С Максимальное гидростатическое давление: 20 МПа Диаметр: 43 (52) мм Длина прибора, не более: 3000 мм Вес прибора, не более: 15 кг

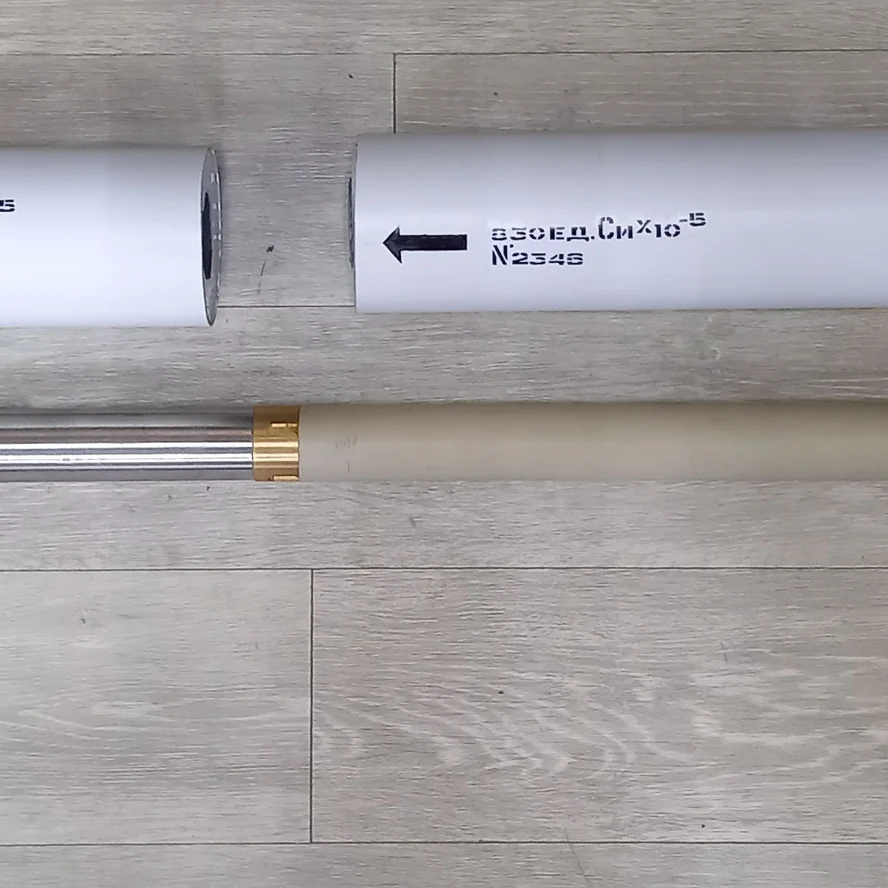

Скважинный прибор каротажа магнитной восприимчивости КМВ-Ц-43 Предназначен для измерения магнитной восприимчивости (каппа, æ) горных пород в условиях естественного залегания методом намагничивания пород низкочастотным электромагнитным полем и измерения их вторичного поля. Предназначен для работы с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным и трехжильным каротажным кабелем. Достоинства и преимущества • повышенная стабильность нулевого уровня сигнала; • высокая чувствительность к содержанию в горных породах магнитных минералов в стандартном исполнении с возможностью измерения повышенного содержания ферромагнитных минералов в «грубом» исполнении. Технические характеристики Диапазон измерения магнитной восприимчивости (æ) в стандартном исполнении: 20•10^--5 - 15000•10^--5 ед. СИ Диапазон измерения магнитной восприимчивости (æ) в «грубом» исполнении: 1000•10^--5 - 200000•10^--5 ед. СИ Основная абсолютная погрешность измерения магнитной восприимчивости (æ), не более: ±(10+0,05æ) ед. СИ•10^--5 Дополнительная погрешность измерения магнитной восприимчивости (æ), вызванная изменением температуры окружающей среды, не более: 2 ед. СИ•10^--5/°С Напряжение питания: 50-75 В Максимальная рабочая температура: 80 °С Максимальное гидростатическое давление: 20 МПа Диаметр: 43 мм Длина: 1400 мм Вес: 5 кг

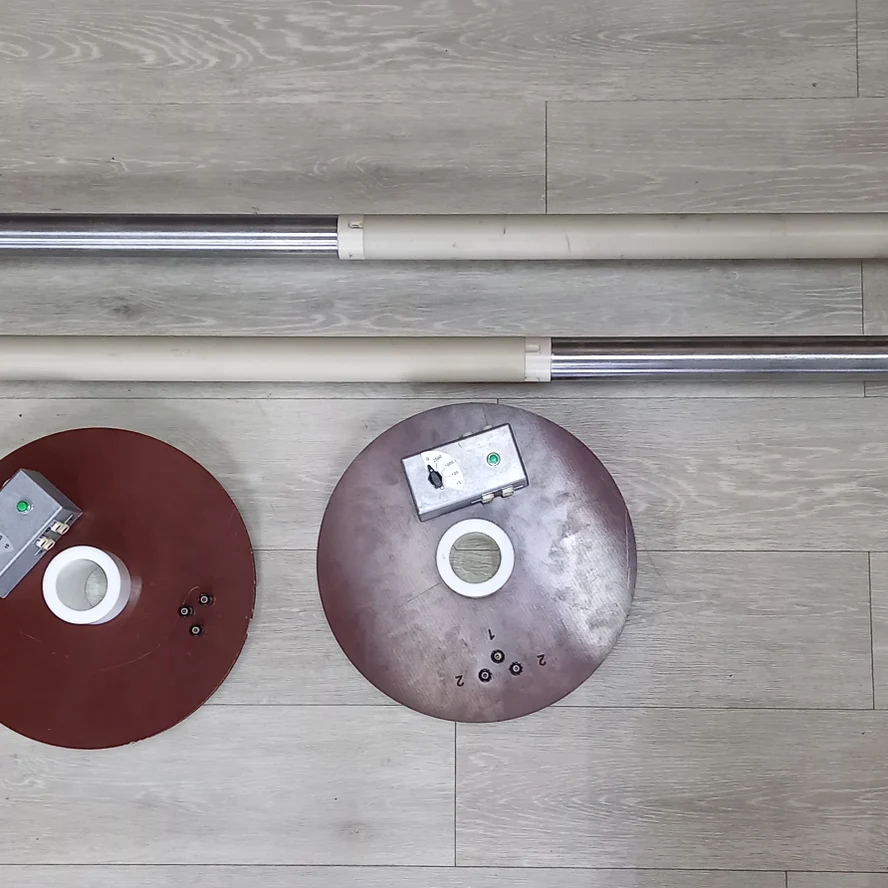

Скважинный прибор индукционного каротажа ИК-42К Комплексный скважинный прибор индукционного и токового каротажа ИК-42КТ Однозондовый скважинный прибор индукционного каротажа предназначен для измерения в рудных скважинах кажущейся удельной электрической проводимости (УЭП, σк) горных пород. По заявке заказчика возможно изготовление прибора в кислотостойком исполнении, а также с электродом для проведения токового каротажа (ИК-42КТ). Предназначен для работы с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным или трехжильным каротажным кабелем. Технические характеристики Диапазон измерения УЭП: 10-2000 мСм/м Основная относительная погрешность измерения УЭП, не более: ±[5,0+0,1∙(2000/σизм-1)] % Температурный дрейф нуля, не более: ±1 мСм/м на 1 °С Длина зонда ИК: 500 мм Диапазон измерения токового каротажа: 0-100 мА Напряжение питания прибора: 50-70 В Максимальная рабочая температура: 80 °С Максимальное гидростатическое давление: 20 МПа Диаметр: 42 мм Длина: 1700-1750 мм Вес: 5-7 кг

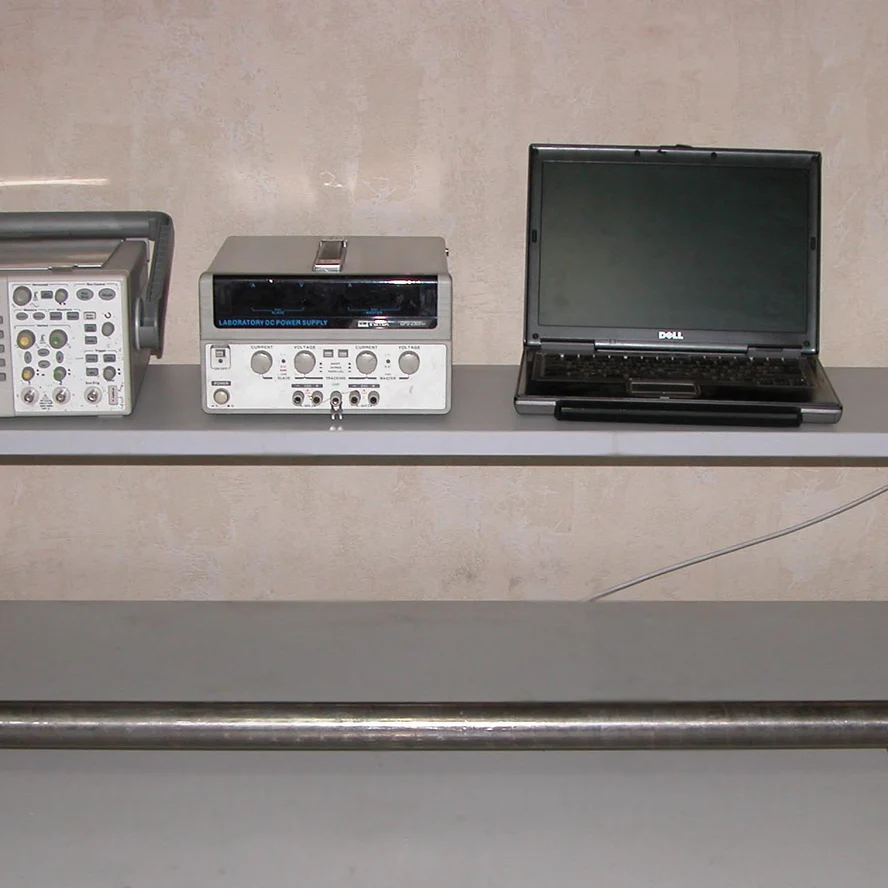

Комплексный скважинный прибор гамма-каротажа, термометрии и резистивиметрии ГТР-43 Предназначен для измерения удельного электрического сопротивления (УЭС) и температуры жидкости, заполняющей скважину, а также мощности экспозиционной дозы (МЭД) гамма-излучения в рудных, угольных и гидрогеологических скважинах. Прибор может выпускаться в модификациях: - с каналом спектрометрического гамма-каротажа (ТРГК-С-60); - без канала гамма-каротажа (ТР-43). Предназначен для работы с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным и трехжильным каротажным кабелем. Технические характеристики Диапазон измерения МЭД: 5-500 мкР/ч Диапазон измерения УЭС: 0,1-50 Ом•м Диапазон измерения температуры: -10 - +80 °С Максимальная рабочая температура: 80 °С Максимальное гидростатическое давление: 20 МПа Напряжение питания: 50-60 В Диаметр: 43 мм (60 мм для ТРГК-С-60) Длина: 1500 мм (1000 мм для ТР-43) Вес: 7 кг (4 кг для ТР-43)

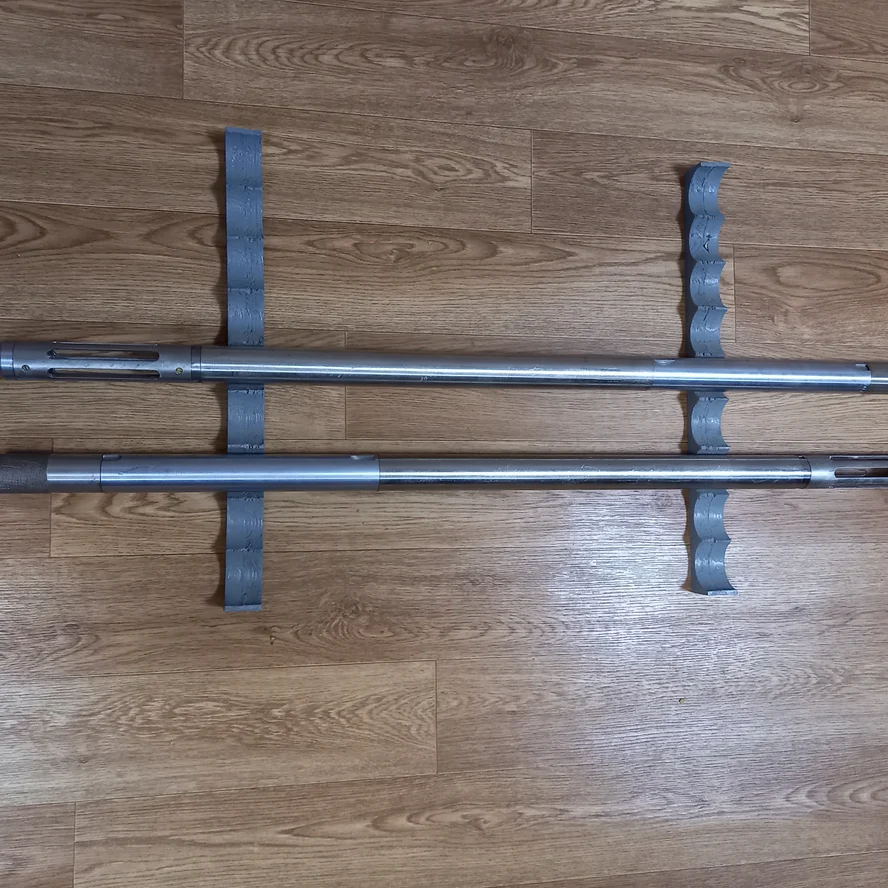

Скважинный электрический термометр ЭТС-10У Предназначен для измерения температуры жидкости, заполняющей скважину. Скважинный прибор работает с каротажным регистратором «Вулкан V3». Эксплуатируется с трехжильным или одножильным каротажным кабелем. Технические характеристики Диапазон измерения температуры: -10...+80 °С Относительная погрешность измерения температуры: ±2% Постоянная времени: 0,5-1 с Максимальная рабочая температура: 80 °С Максимальное гидростатическое давление: 20 МПа Напряжение питания постоянного тока: 50-70 В Диаметр: 36 мм Длина: 1000 мм Вес, не более: 5 кг

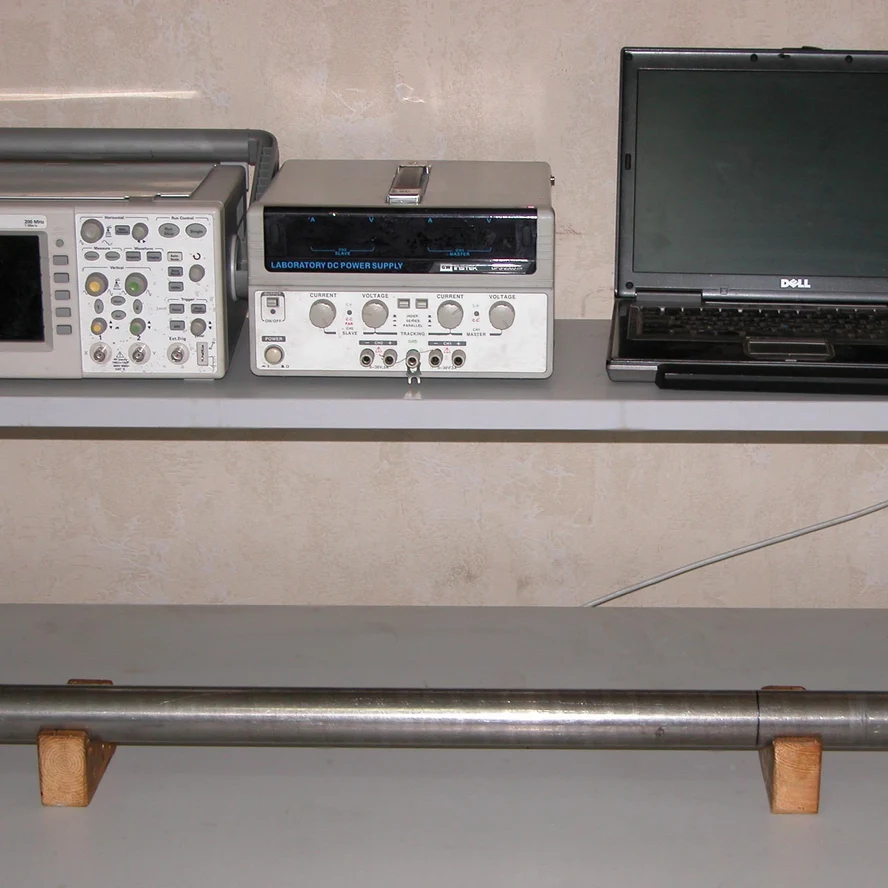

Скважинный прибор гамма-каротажа ГКМ-36/43/48 Предназначен для измерения мощности экспозиционной дозы (МЭД) гамма-излучения при проведении исследований методом гамма-каротажа (ГК) на месторождениях твердых полезных ископаемых и подземных вод. Скважинный прибор работает с каротажным регистратором «Вулкан V3». Эксплуатируется с одножильным или трехжильным каротажным кабелем. Технические характеристики Диапазон измерения МЭД (в зависимости от применяемого детектора): 5-500, 5-10000 мкР/час Основная относительная погрешность измерения МЭД: 10% Напряжение питания: 50-70 В Диапазон рабочих температур: -10…+80 °С Максимальное гидростатическое давление: 20 МПа Диаметр: 36/43/48 мм Длина: 1000/1050/1100 мм Вес: 4/5/7 кг

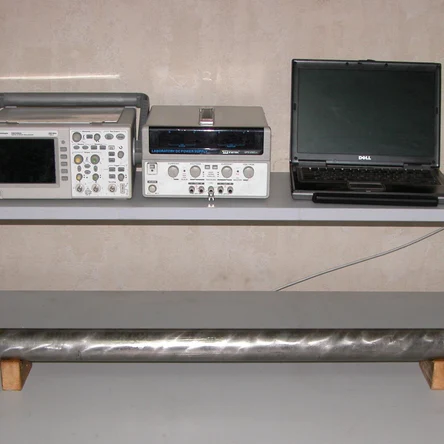

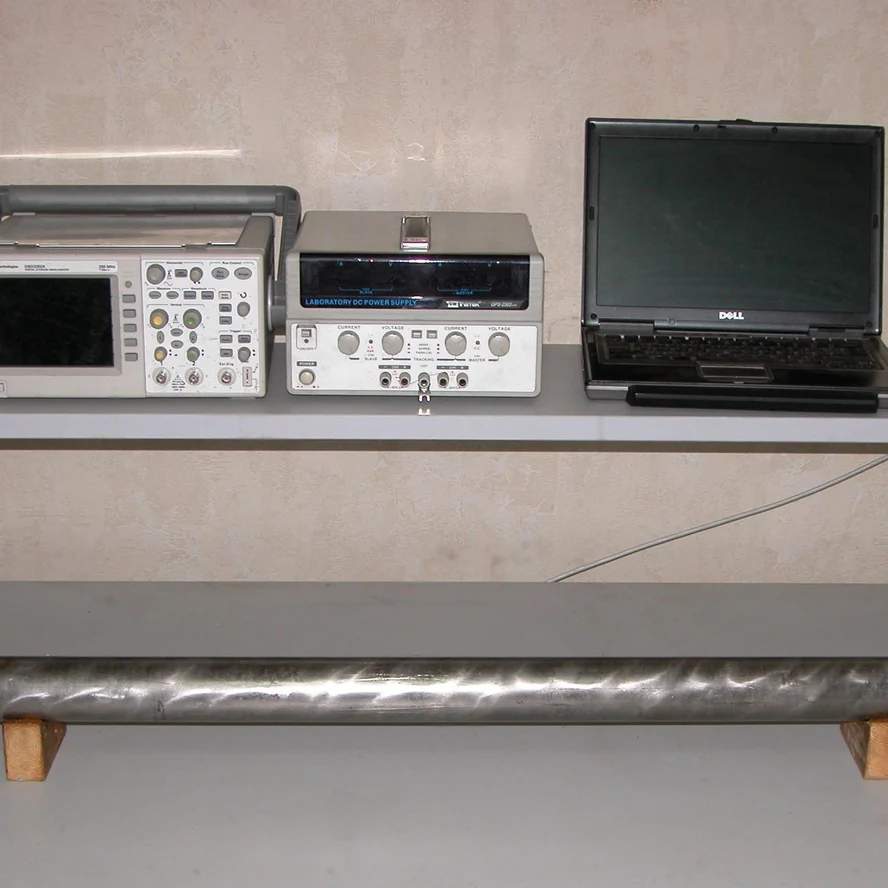

Цифровой скважинный прибор спектрометрического гамма-каротажа ЦСП-ГК-С-48/73/90 Предназначен для количественного определения содержаний естественных радиоактивных элементов - урана (U), тория (Th) и калия (K) - в горных породах в процессе исследования скважин различного назначения, пробуренных на месторождениях твердых полезных ископаемых и подземных вод. Скважинный прибор работает с каротажным регистратором «Вулкан V3» или «Гектор». Эксплуатируется с одножильным или трехжильным каротажным кабелем. Технические характеристики Диапазон измерения содержаний радиоактивных элементов, %: урана: (1-100)•10^--4 тория: (1-100)•10^--4 калия: 0,1-20 Диапазон измерения гамма-квантов: 0,06-3,0 МэВ Основная относительная погрешность измерения, не более: 10% Количество энергетических каналов: 256 Напряжение питания: 50-70 В Максимальная рабочая температура: 80 °С Максимальное гидростатическое давление: 20 МПа Длина: 1200 мм Диаметр: 48/73/90 мм Вес: 8/15/20 кг

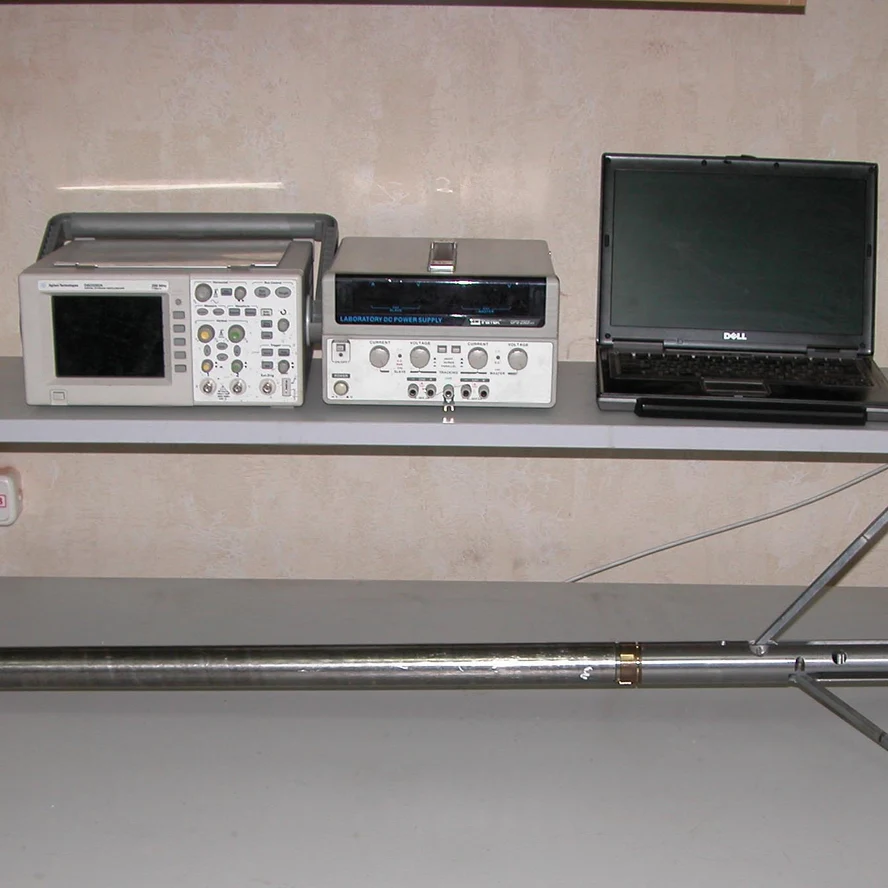

Каверномер скважинный управляемый КМ-43-1 Предназначен для измерения диаметра рудных, угольных и гидрогеологических скважин. Скважинный прибор работает с каротажным регистратором «Вулкан V3» или «Кедр-02». Эксплуатируется с одножильным или трехжильным каротажным кабелем. Достоинства и преимущества • возможность дистанционного управления раскрытием и закрытием измерительной 3-х рычажной системы с помощью электродвигателя с редуктором; • малый диаметр прибора без заполнения трансформаторным маслом; • оригинальная система компенсации гидростатического давления. Технические характеристики Диапазон измеряемых диаметров скважин: 50-400 мм Абсолютная погрешность измерения: ± 4 мм Раскрытие и закрытие рычагов: многократное Максимальная рабочая температура: 80 градусов С Максимальное гидростатическое давление: 20 МПа Напряжение питания: 50-70 В Длина: 1600 мм Диаметр: 43 мм Вес: 10 кг

Скважинный инклинометр магнитометрический непрерывный СИМ-42 Инклинометр предназначен для измерений азимута и зенитного угла необсаженных и обсаженных пластиковыми трубами скважин и зенитного угла обсаженных скважин различного назначения. Скважинный прибор работает с каротажным регистратором «Вулкан V3». Эксплуатируется с трехжильным и одножильным каротажным кабелем. Технические характеристики Диапазон измерений: зенитного угла: 0-180 градусов азимута: 0-360 градусов Пределы допускаемого значения основной абсолютной погрешности измерения: зенитного угла: 0,2 градусов азимута: - в диапазоне зенитных углов 3 - 7 градусов: 3 градуса - в диапазоне зенитных углов 7 - 173 градусов: 2 градуса - в диапазоне зенитных углов 173 - 177 градусов: 3 градуса Напряжение питания прибора: 50-70 В Диапазон рабочих температур: -10…+80 °С Максимальное гидростатическое давление: 20 МПа Диаметр: 42 мм Длина: 2000-2200 Вес: 7-9 кг

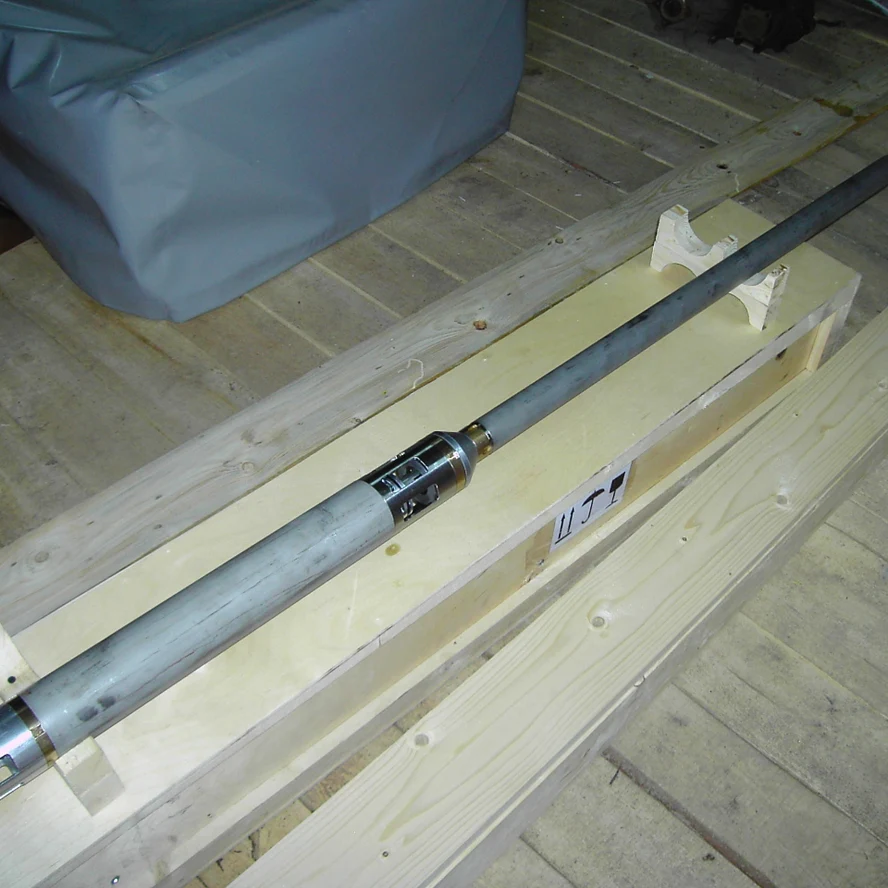

Скважинный пробоотборник стволовых проб ПСП-76 Предназначен для отбора жидкости из ствола скважины. Эксплуатируется с трехжильным каротажным кабелем. Технические характеристики Количество отбираемой жидкости: 1-2 литра Минимальное время отбора пробы: 3 минуты Напряжение питания прибора: 24 В Диапазон рабочих температур: -10…+80 °С Максимальное гидростатическое давление: 15 МПа Диаметр: 73 мм Длина: 2150 мм Вес: 17 кг
