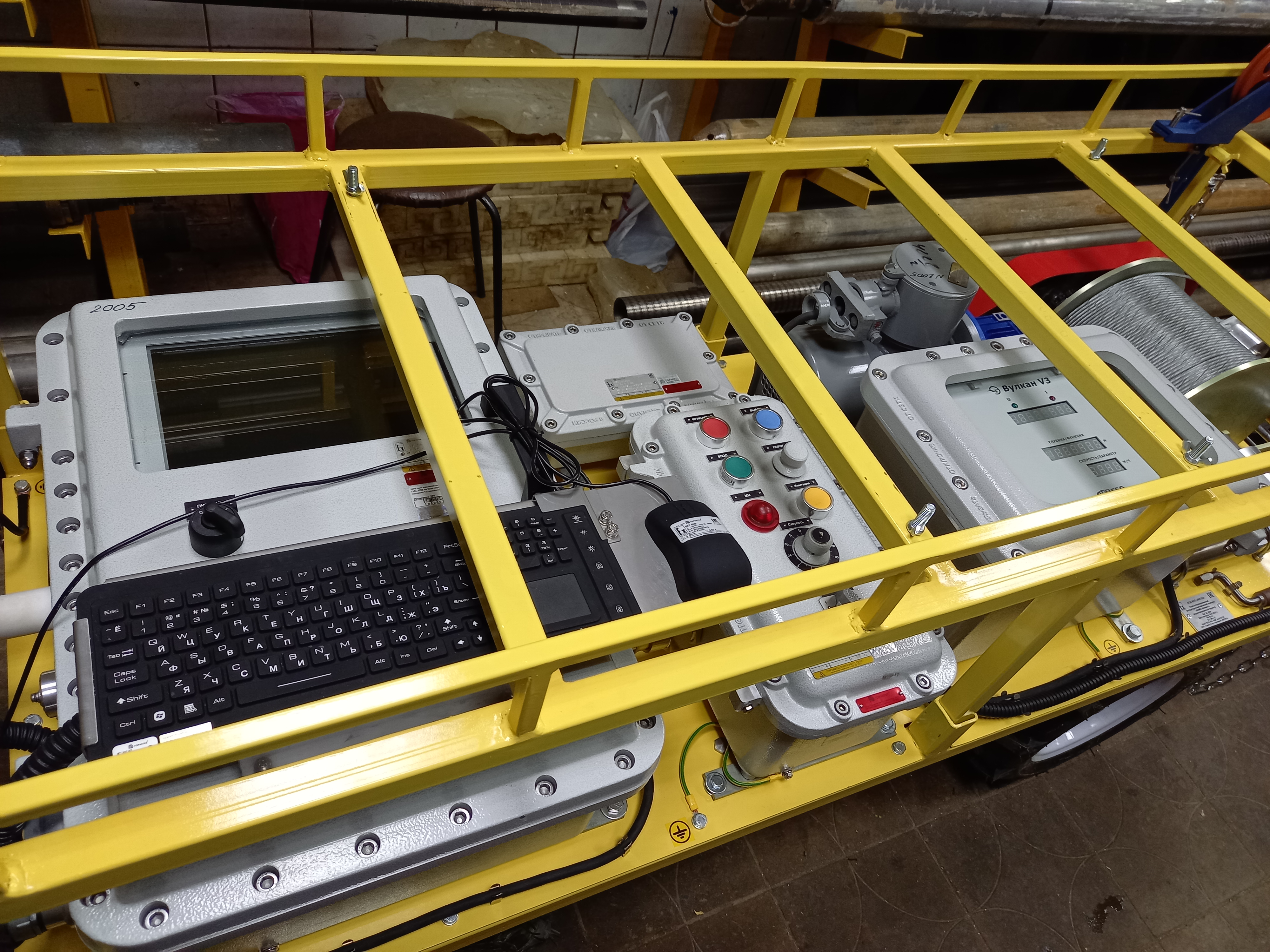

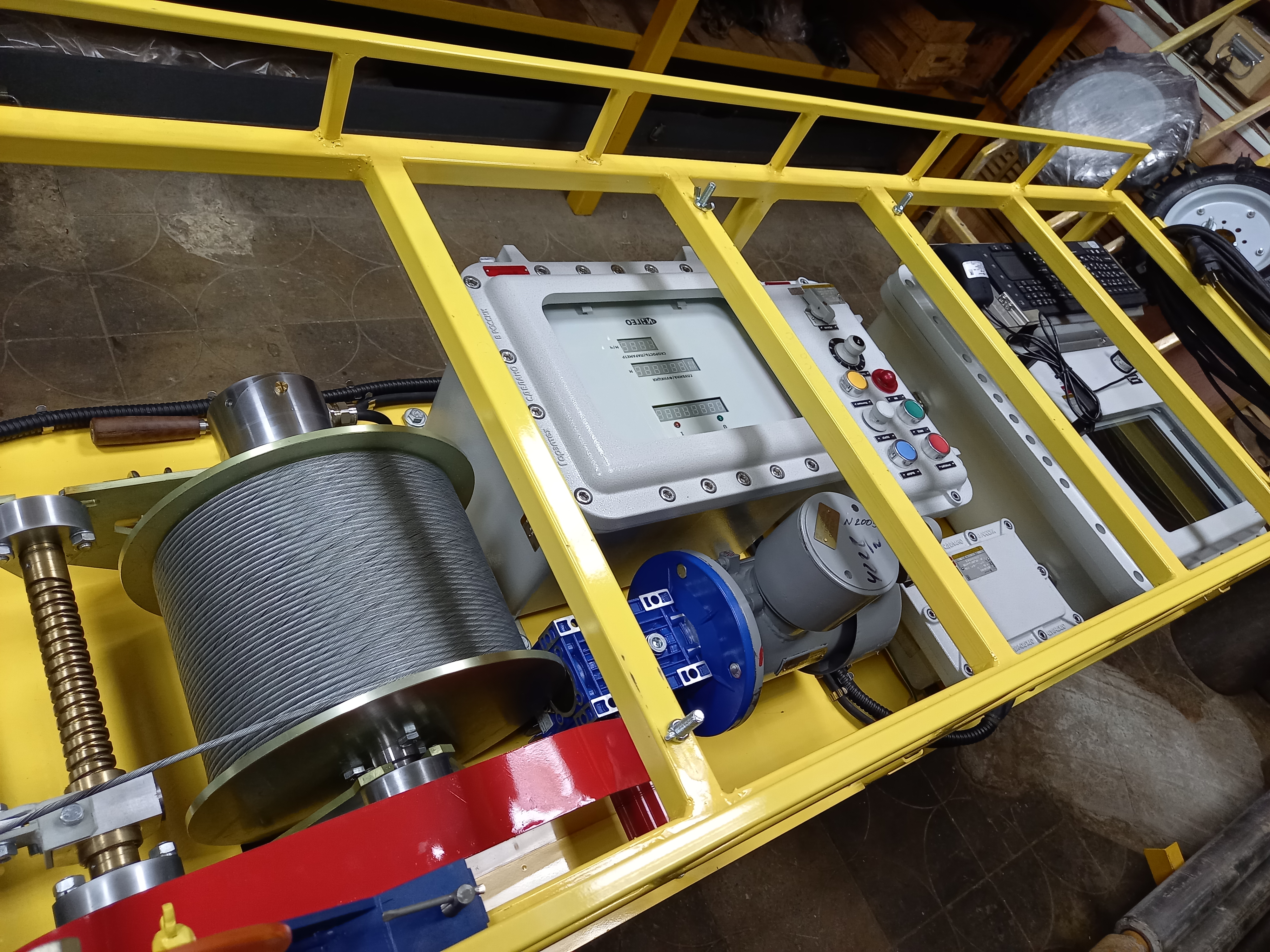

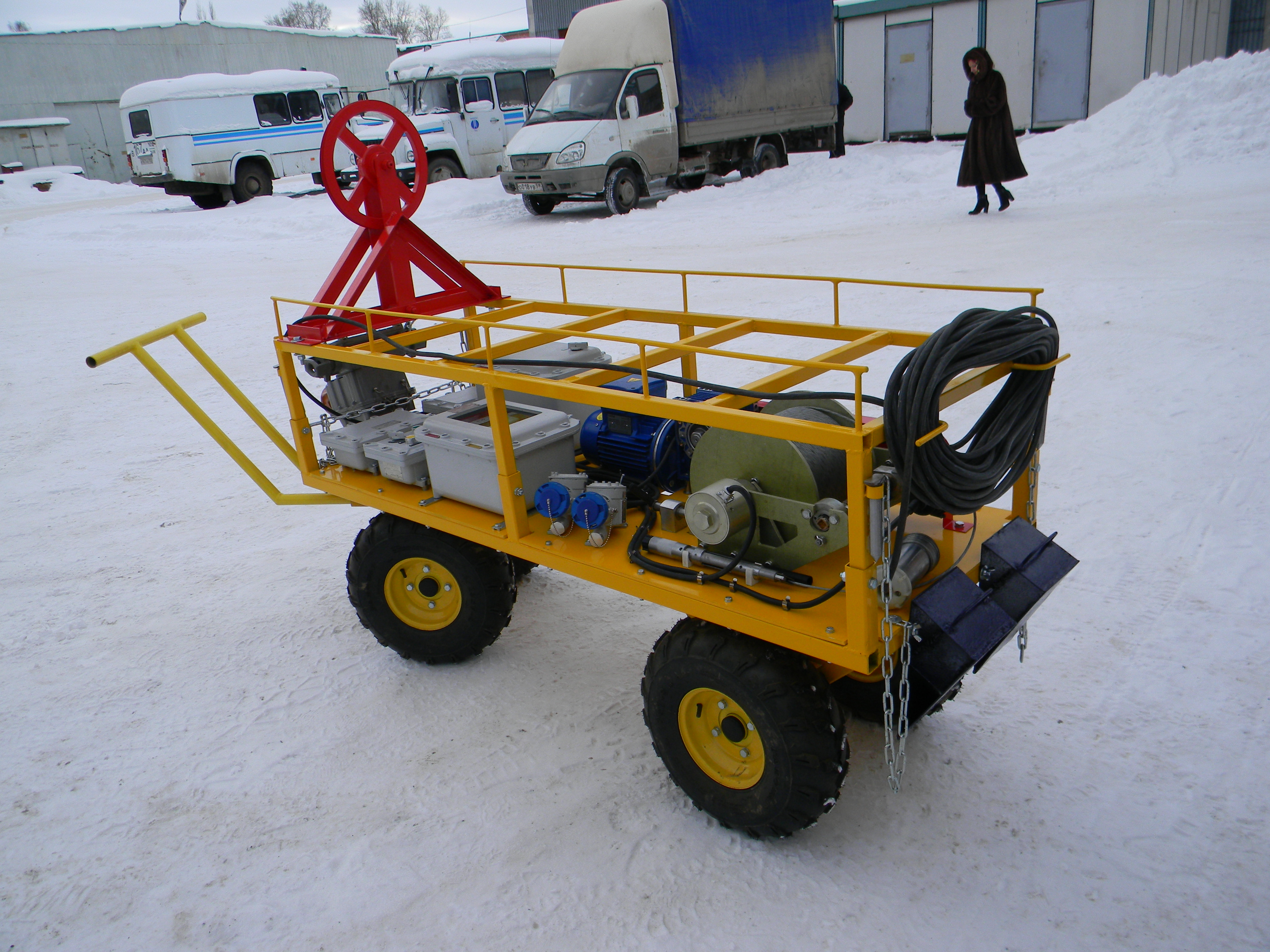

Компьютеризированный аппаратурно-методический комплекс (КАМК) «Алмаз-1» предназначен для геофизических исследований скважин, пробуренных в шахтах и горных выработках, опасных по газу и нефти, для поиска и разведки месторождений твердых полезных ископаемых. Цифровой каротажный регистратор «Вулкан V3», система контроля глубины «Ясон», персональный компьютер, жидкокристаллический монитор упакованы во взрывозащищенные корпуса (PB ExdI, IP66). Для проведения спускоподъемных операций в состав КАМК входит СПО-П-500 во взрывозащищенном исполнении (PB ExdI, IP66). КАМК позволяет проводить каротаж горизонтальных, наклонно-нисходящих и наклонно-восстающих скважин глубиной до 500 м. Каротаж может проводиться при помощи входящих в комплект поставки по заявке заказчика каротажных штанг, или без каротажных штанг с применением устьевого ролика. КАМК установлен на раме с пневмоколесами с поворотным механизмом передней оси, и оснащен съемной рамой для транспортировки отдельных модулей каротажной станции, скважинных приборов, каротажных штанг, устьевого ролика, смотки кабелей и т.п. Комплектность КАМК: • каротажный регистратор «Вулкан V3», система контроля глубины «Ясон», персональный компьютер, жидкокристаллический монитор в взрывозащищенных корпусах (PB ExdI, IP66); • взрывозащищенный (РВ ExdI) электродвигатель с механически выключаемым редуктором с муфтой расцепления; • пульт управления в взрывозащищенном корпусе (PB ExdI, IP66); • 4-х электродный электрический маслонаполненный коллектор в закрытом исполнении, полностью изолированный от окружающей среды; • устьевой ролик; • противооткатные упоры; • 5-мм 3-жильный кабель КГЛ 3-0,2-15-150 - до 550 м; • стандартный кабельный наконечник НКБ 3-36 или кабельный наконечник для работы с каротажными штангами НКШ 3-36; • каротажные штанги КШ 1,5х22 – поставляются по заявке заказчика; • автоматический кабелеукладчик; • механическое тормозное устройство. Технические характеристики Максимальная скорость спуска и подъема скважинного прибора:
