Каротажные станции и каротажные лебедки

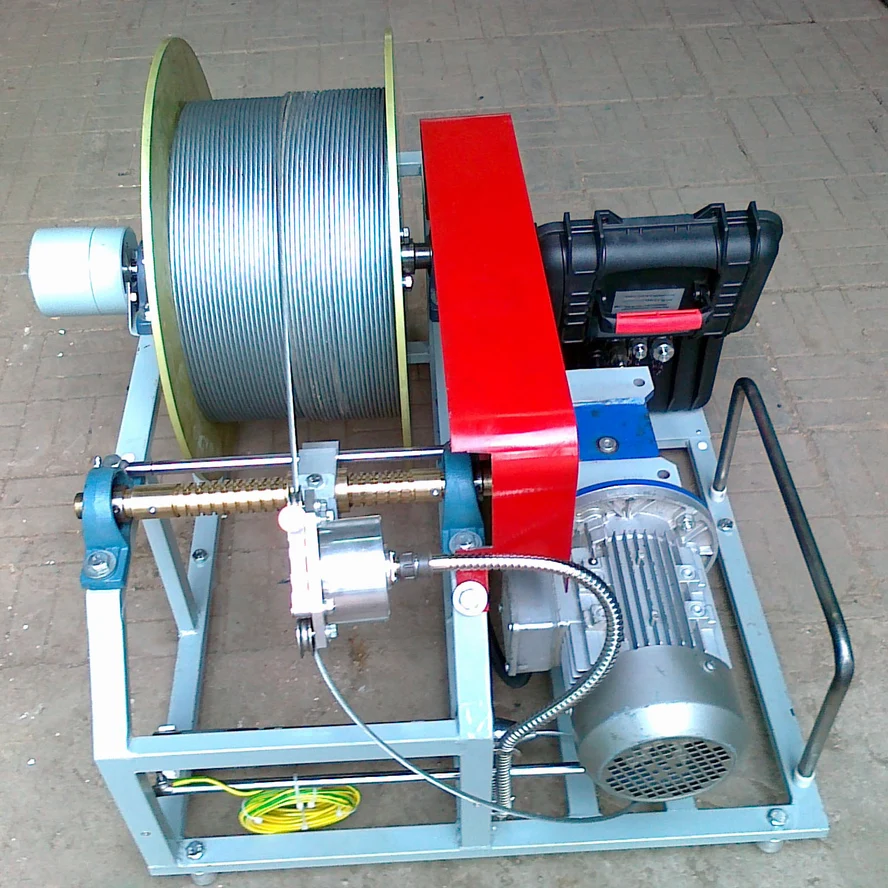

Каротажная лебедка СПО-П-1000 предназначена для проведения спускоподъемных операций при геофизических исследованиях (ГИС) в вертикальных и наклонных скважинах с углом наклона до 45°. В комплекте с каротажным регистратором, ноутбуком с программным обеспечением для регистрации данных ГИС, а также электрогенератором мощностью от 5 кВт, СПО-П-500 выступает полноценной автономной возимой каротажной станцией для исследования скважин различного назначения глубиной до 1000 м. Комплектность СПО-П-1000: • мотор-редуктор; • электрический коллектор; • устьевой ролик; • 5-мм 3-жильный кабель КГЛ 3-0,2-15-150 - до 1000 м; • стандартный кабельный наконечник НКБ 3-36; • пульт управления в составе частотного преобразователя, устройства контроля каротажа, встроенной системы контроля глубины «Ясон» в пыле- и влагонепроницаемом корпусе (класс защиты IP66); • механический кабелеукладчик; • механическое тормозное устройство. Технические характеристики: Диапазон скоростей движения кабеля на среднем диаметре намотки на барабан: 20-1200 м/ч Мощность электродвигателя: 1,1 кВт Напряжение питания от сети переменного тока: 220 В Передаточное число редуктора: 50-80 Максимальная вместимость барабана лебедки (диаметр кабеля до 5 мм): 1000 м Вес 100 м кабеля марки КГЛ 3-0,2-15-150: не более 10 кг Тяговое усилие кабеля на середине барабана: 1000 Н Габаритные размеры, не более: длина: 800 мм ширина: 800 мм высота: 600 мм Вес без кабеля, не более: 120 кг Цена: по запросу

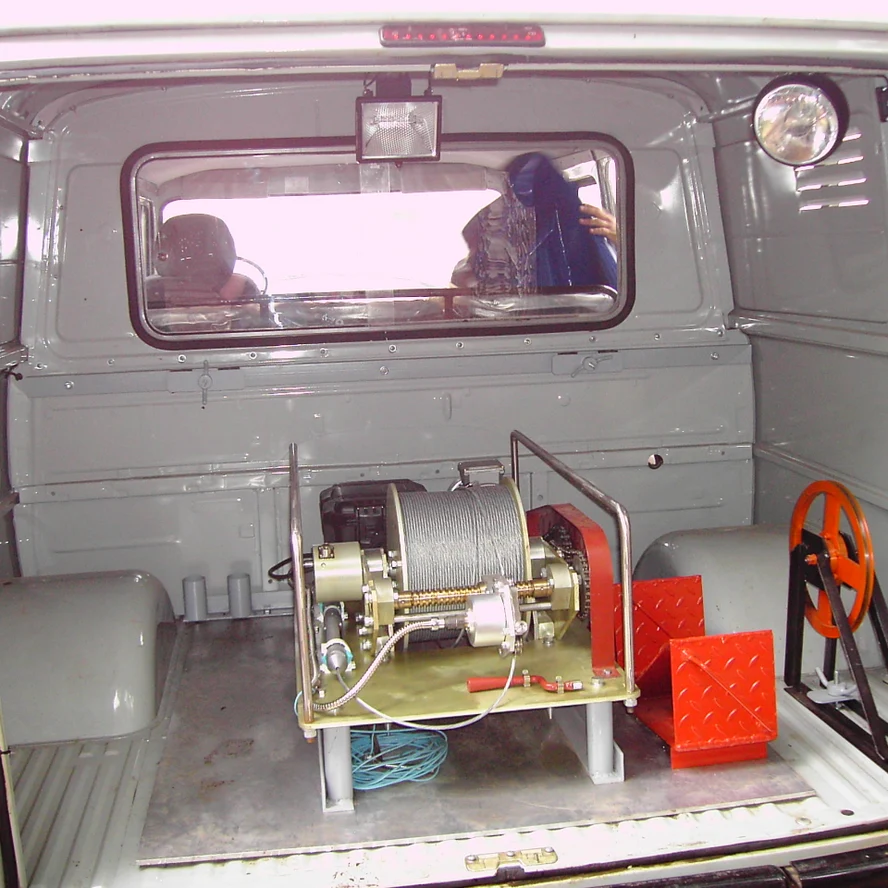

Переносная каротажная лебедка СПО-П-500 предназначена для проведения спускоподъемных операций при геофизических исследованиях (ГИС) в труднодоступных вертикальных и наклонных скважинах с углом наклона до 45°. В комплекте с каротажным регистратором, ноутбуком с программным обеспечением для регистрации данных ГИС, а также электрогенератором мощностью от 5 кВт, СПО-П-500 выступает полноценной автономной малогабаритной переносной каротажной станцией для исследования скважин различного назначения глубиной до 500 м. Комплектность СПО-П-500: • мотор-редуктор; • электрический коллектор; • устьевой ролик; • 5-мм 3-жильный кабель КГЛ 3-0,2-15-150 - до 550 м; • стандартный кабельный наконечник НКБ 3-36; • пульт управления в составе частотного преобразователя, устройства контроля каротажа, встроенной системы контроля глубины «Ясон» в пыле- и влагонепроницаемом корпусе (класс защиты IP66); • механический кабелеукладчик; • механическое тормозное устройство. Технические характеристики Максимальная скорость спуска и подъема скважинного прибора: 1200 м/ч Мощность электродвигателя: 0,55 кВт Напряжение питания от сети переменного тока: 220 В Передаточное число редуктора: 50-80 Плавная регулировка числа оборотов барабана лебедки в пределах: 1-20 об./мин. Максимальная вместимость барабана лебедки (диаметр кабеля 4,8 мм): 550 м Вес 100 м кабеля марки КГЛ 3-0,2-15-150: не более 10 кг Тяговое усилие кабеля на середине барабана: 1000 Н Габаритные размеры, не более: длина: 970 мм ширина: 550 мм высота: 450 мм Вес СПО-П-500 без кабеля: не более 70 кг Цена: по запросу

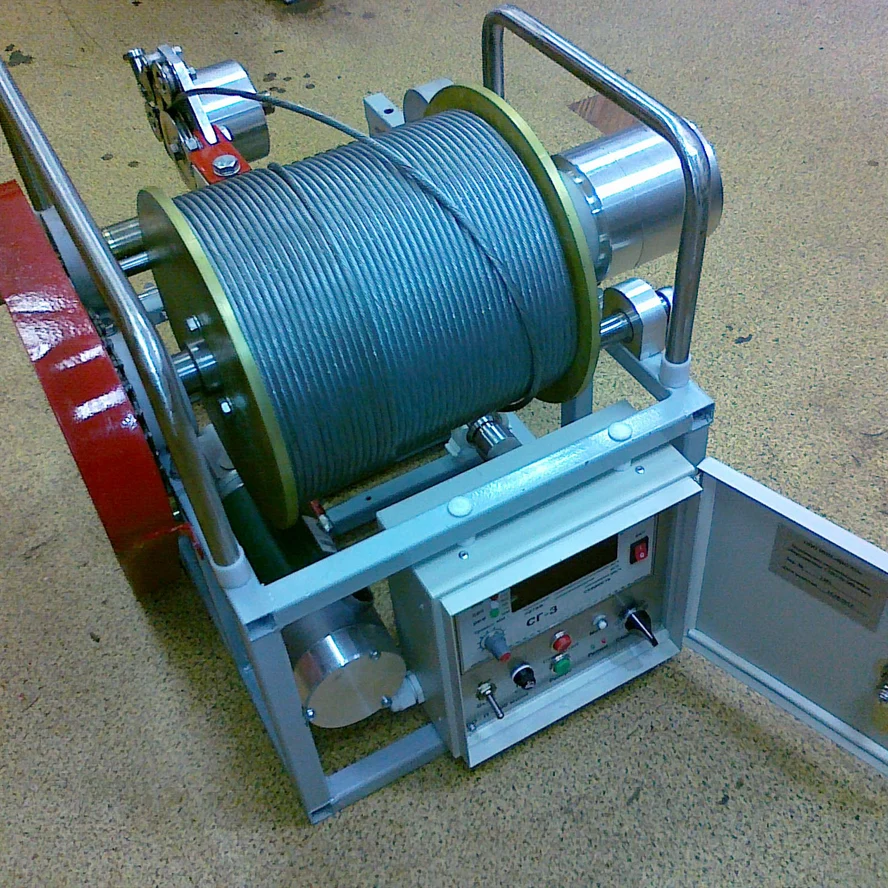

Переносная каротажная лебедка СПО-П-500 мини при сохранении основных преимуществ стандартной электролебедки СПО-П-500 (в комплекте с каротажным регистратором, ноутбуком и электрогенератором является полноценной автономной каротажной станцией), обладает меньшим весом и габаритными размерами, и идеальна для проведения геофизических исследований неглубоких скважин (до 250 м). Комплектность: • мотор-редуктор (питание 24 В постоянного тока); • миниатюрный «сухой» электрический коллектор; • устьевой ролик; • 5-мм 3-жильный кабель КГЛ 3-0,2-15-150 - до 250 м; • стандартный кабельный наконечник НКБ 3-36; • пульт управления в составе контроллера электродвигателя, устройства контроля каротажа, встроенной системы контроля глубины «Ясон»; • механический кабелеукладчик; • механическое тормозное устройство. Технические характеристики Максимальная скорость спуска/подъема скважинного прибора: 1200 м/ч Мощность электродвигателя: 0,6 кВт Напряжение питания от сети постоянного тока: 24 В Передаточное число редуктора: 60 Максимальная вместимость барабана лебедки (диаметр кабеля 5 мм): 250 м Вес 100 м кабеля марки КГЛ 3-0,2-15-150: 10 кг Тяговое усилие кабеля на середине барабана: 500 Н Габаритные размеры, не более: длина: 540 мм ширина: 470 мм высота: 450 мм Вес без кабеля, не более: 35 кг

Компьютеризированный аппаратурно-методический комплекс (КАМК) «Алмаз-1» предназначен для геофизических исследований скважин, пробуренных в шахтах и горных выработках, опасных по газу и нефти, для поиска и разведки месторождений твердых полезных ископаемых. Цифровой каротажный регистратор «Вулкан V3», система контроля глубины «Ясон», персональный компьютер, жидкокристаллический монитор упакованы во взрывозащищенные корпуса (PB ExdI, IP66). Для проведения спускоподъемных операций в состав КАМК входит СПО-П-500 во взрывозащищенном исполнении (PB ExdI, IP66). КАМК позволяет проводить каротаж горизонтальных, наклонно-нисходящих и наклонно-восстающих скважин глубиной до 500 м. Каротаж может проводиться при помощи входящих в комплект поставки по заявке заказчика каротажных штанг, или без каротажных штанг с применением устьевого ролика. КАМК установлен на раме с пневмоколесами с поворотным механизмом передней оси, и оснащен съемной рамой для транспортировки отдельных модулей каротажной станции, скважинных приборов, каротажных штанг, устьевого ролика, смотки кабелей и т.п. Комплектность КАМК: • каротажный регистратор «Вулкан V3», система контроля глубины «Ясон», персональный компьютер, жидкокристаллический монитор в взрывозащищенных корпусах (PB ExdI, IP66); • взрывозащищенный (РВ ExdI) электродвигатель с механически выключаемым редуктором с муфтой расцепления; • пульт управления в взрывозащищенном корпусе (PB ExdI, IP66); • 4-х электродный электрический маслонаполненный коллектор в закрытом исполнении, полностью изолированный от окружающей среды; • устьевой ролик; • противооткатные упоры; • 5-мм 3-жильный кабель КГЛ 3-0,2-15-150 - до 550 м; • стандартный кабельный наконечник НКБ 3-36 или кабельный наконечник для работы с каротажными штангами НКШ 3-36; • каротажные штанги КШ 1,5х22 – поставляются по заявке заказчика; • автоматический кабелеукладчик; • механическое тормозное устройство. Технические характеристики Максимальная скорость спуска и подъема скважинного прибора:
